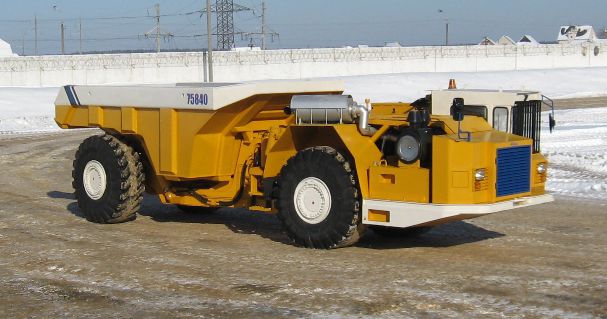

Самосвал шахтный МоАЗ-75840 (полный привод 4х4) предназначен для транспортирования и самосвальной разгрузки горной массы и полезных ископаемых вне автомобильных дорог общего пользования при разработке полезных ископаемых подземным способом.
Купить самосвал шахтный МоАЗ-75840
Технические характеристики
| Наименование параметров | Значение параметров |
| Основные параметры | |
| Грузоподъемность, кг | 40000 |
| Эксплуатационная масса самосвала, кг | 35450 |
| Масса самосвала полная, кг | 75450 |
|
Распределение эксплуатационной массы самосвала по осям, кг:
|
23700 11750 |
Распределение полной массы по осям, кг:
|
37250 38200 |
Скорость движения максимальная, км/ч, не более:
|
10 40 |
База, мм:
|
5700 |
| Колея, мм | 2327 |
| Минимальный радиус поворота по оси следа переднего колеса, мм | 9000 |
| Габаритный диаметр поворота, мм | 19000 |

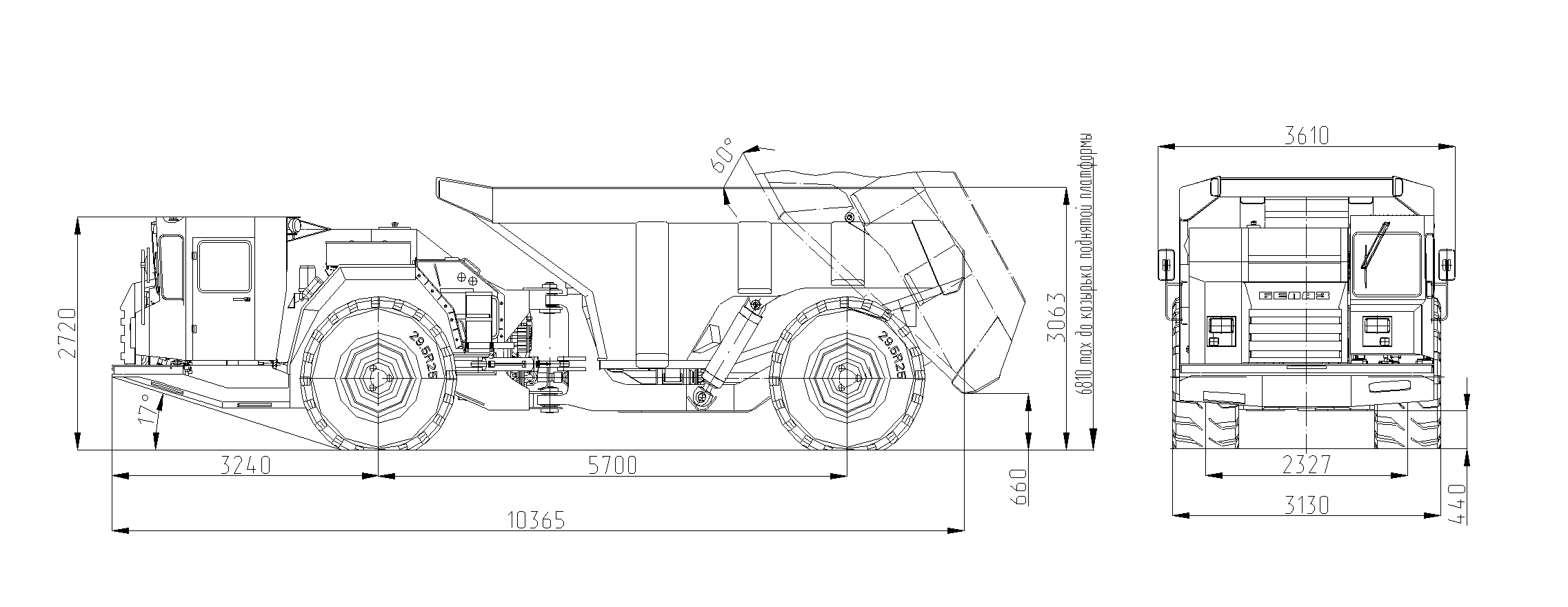

| Габаритные размеры, мм: | |
| длина | 10300 |
| ширина по зеркалам | 3610 |
| Высота (без груза): | |
| по боковому борту платформы («погрузочная высота») | 2700 |
| по кабине | 2750 |
| по козырьку поднятой платформы | 6300 |
| дорожный просвет | 450 |
| высота нижней точки поднятой платформы | 730 |
Вместимость платформы, м3:
|
16,5 21 |
| Время подъема платформы с грузом, с | 10 |
| Время опускания порожней платформы, с | 9 |
| Двигатель | |
| Модель | «Detroit Diesel» S60-6063 НК-32 |
| Тип |
дизельный, с рядным расположением цилиндров, газотурбинным наддувом и промежуточным охлаждением наддувочного воздуха |
| Мощность номинальная при 2100 мин-1, кВт | 2373 |
| Количество цилиндров | 6 |
| Рабочий объем цилиндров, л | 14 |
| Диаметр цилиндра, мм | 133 |
| Ход поршня | 168 |
| Минимальная устойчивая частота вращения коленчатого вала на режиме холостого хода, мин-1 |
600÷700 |
| Трансмиссия | |
| Гидромеханическая передача | Состоит из согласующего редуктора, гидротрансформатора, коробки передач и узлов гидравлической системы. Управление ручное |
| Гидротрансформатор | Комплексный, одноступенчатый четырехколесный с автоматической блокировкой |
| Коробка передач | Четырехвальная коробка передач 6+2 с фрикционными муфтами и электрогидравлическим приводом управления переключением ступеней |
| Передаточные числа ступеней: | |
| - переднего хода: | |
| I | 4,070 |
| II | 2,865 |
| III | 2,045 |
| IV | 1,437 |
| V | 1,011 |
| VI | 0,722 |
| - заднего хода: | |
| R1 | 4,530 |
| R2 | 0,722 |
| Согласующий редуктор | Многовальный одноступенчатый редуктор с цилиндрической зубчатой передачей, приводом насосов рулевого управления, системы подъема платформы и гидроприводов вентиляторов охлаждения радиаторов |
| Передаточное число: | 1,0 |
| Карданная передача | Три карданных вала открытого типа с шарнирами на игольчатых подшипниках, сдвоенный карданный шарнир на игольчатых подшипниках, промежуточная опора с механизмом отключения заднего моста |
| Ведущие мосты | Два механических унифицированных ведущих моста |
| Ведущий мост включает: | |
| главную передачу | Центральный конический одноступенчатый редуктор |
| дифференциал | Конический, с четырьмя сателлитами, блокируемый |
| колесные передачи | Планетарные, одноступенчатые |
| Передаточные числа: | |
| главной передачи | 4,333 |
| колесной передачи | 4,800 |
| Ходовая часть | |
| Рама: | |
| передняя полурама | Сварная, пространственная конструкция из листового проката низколегированной высокопрочной стали. Лонжероны сплошного сечения переменной высоты соединены между собой поперечинами. В задней части лонжероны объединены в жесткую сварную конструкцию |
| задняя полурама | Сварная, пространственная конструкция из листового проката низколегированной высокопрочной стали. Лонжероны коробчатого сечения переменной высоты соединены между собой поперечинами. В передней части лонжероны объединены в жесткую сварную конструкцию |
| шарнирное сочленение | Состоит из вертикального шарнира на двух полусферических разнесенных подшипниках, обеспечивающих поворот самосвала в горизонтальной плоскости на угол + 42,50 |
Подвеска:
|
Балансирная, угол качания моста +120 Жесткое крепление моста к раме |
| Колеса | Дисковые, с бортовыми, замочными и посадочными кольцами |
Шины:
|
Бескамерные, пневматические, низкого давления – фирмы «MICHELIN» 22.00/3,0 |
| Рулевое управление | |
| Тип | Гидрообъемное с усилителем потока с закрытым центром, двумя гидравлическими цилиндрами поворота двухстороннего действия, установленными на шарнирно-сочлененной раме, дублирующим аварийным приводом руля |
| Тормозные системы | |
| Рабочая тормозная система | Многодисковые фрикционные тормозные механизмы в масляной ванне. Привод гидравлический, раздельный для передних и задних колес |
| Стояночная тормозная система | Тормозной механизм дисковый, сухого трения с механическим винтовым приводом, установлен на ведущем валу привода заднего моста |
| Вспомогательная тормозная система | Используется моторный тормоз двигателя |
| Запасная тормозная система | Используется стояночная тормозная система и исправный контур рабочей тормозной системы |
| Электрооборудование | |
| Электрическая сеть | Однопроводная, отрицательные выводы источников тока соединены с корпусом самосвала. Подкапотная и переносная лампы включены по двухпроводной схеме |
| Номинальное напряжение, В | 24 |
| Аккумуляторные батареи | 6СТ-132, четыре соединены попарно параллельно-последовательно |
| Генератор | * |
| Стартер | * |
| Кабина | |
| Кабина | Цельнометаллическая, сварная, однодверная, одноместная, с рулевой регулируемой колонкой, герметичная, с термошумоизоляцией и мягкой внутренней обивкой, оборудована системой очистки подаваемого в кабину наружного воздуха. Кабина оборудована вентиляторной установкой, электрическими стеклоомывателем и стеклоочистителем с пантографным устройством, сферическими зеркалами заднего вида, карманом для документов, противосолнечным козырьком, вешалками для одежды, плафоном освещения. Отвечает требованиям безопасности системы "FOPS" Предусмотрено место для медицинской аптечки и термоса. По заказу потребителя самосвал комплектуется радиоприемником, устанавливаемым в кабине |
| Сиденье водителя | На торсионной рессоре с регулируемыми жесткостью подвески, наклоном спинки и подушки сиденья |
| Платформа | Ковшового типа, трапецеидального поперечного сечения, с защитным козырьком. Оборудована устройством для механического стопорения в поднятом положении |
| Опрокидывающий механизм | |
| Гидросистема | Объединенная для опрокидывающего механизма платформы и рулевого управления |
| Тип механизма | Гидравлический, управление электрогидравлическое из кабины |
| Гидроцилиндры | Телескопические |
| Насосы | Шестеренные |
| Заправочные емкости, л | |
| Топливный бак | 730 |
| Система охлаждения двигателя | 125 |
| Система смазки двигателя | 49 |
| Гидромеханическая передача | 80 |
| Главная и колесные передачи, система охлаждения многодискового маслоохлаждаемого тормоза | 120 |
| Объединенная гидросистема | 300 |
